hanging cable duct

1. подвесной кабельный короб



подвесной кабельный короб
-

Рис. Metsec plc (www.metsec.com)

1

присоединительная раструбная секция

flared connector

2

прямая секция

straight element

3

угловая секция 90º

90º bend with top lid

4

тройниковая секция

tee with top lid

5

угловая секция 90º (для изменения направления трассы) вверх

up-going bend 90°

6

крестообразная секция

crossover

7

угловая секция 90º со скосом

90º bend with top lid and gusset

8

угловая секция 45º

45º bend

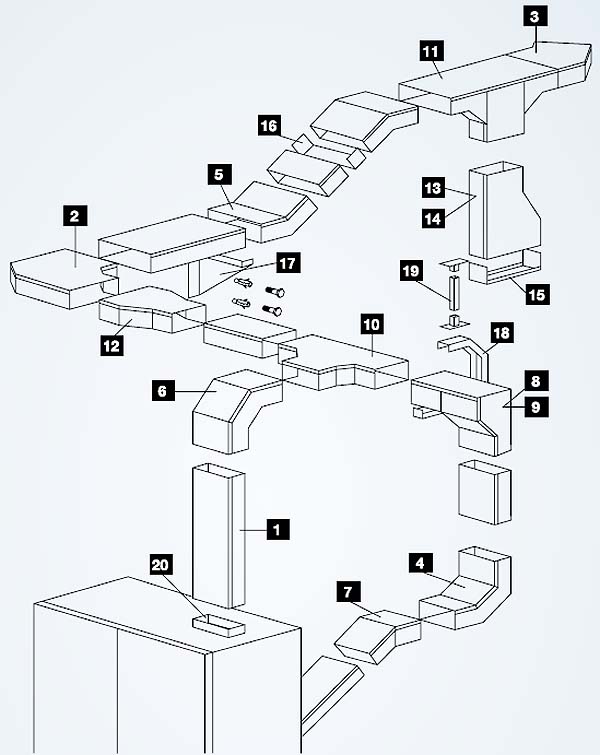

Рис. IRINOX (http://irinoxquadri.com/)

1

прямая секция

straight element

2

угловая секция 90º

flat bend 90°

3

угловая секция 45º

flat bend 45°

4

угловая секция 90º (для изменения направления трассы) вверх

up-going bend 90°

5

угловая секция 45º (для изменения направления трассы) вверх

up-going bend 45°

6

угловая секция 90º (для изменения направления трассы) вниз

down-going bend 90°

7

угловая секция 45º (для изменения направления трассы) вниз

down-going bend 45°

8



horizontal to vertical bend right

9



horizontal to vertical bend left

10

тройниковая секция

flat “T” derivation

11



down-going “T” derivation

12

переходная секция

central reducer

13



right reducer

14



left reducer

15

заглушка

ending flange

16



joining plate

17



wall fixing bracket

18



roof fixing bracket

19



bracket extension

20



starting flange
